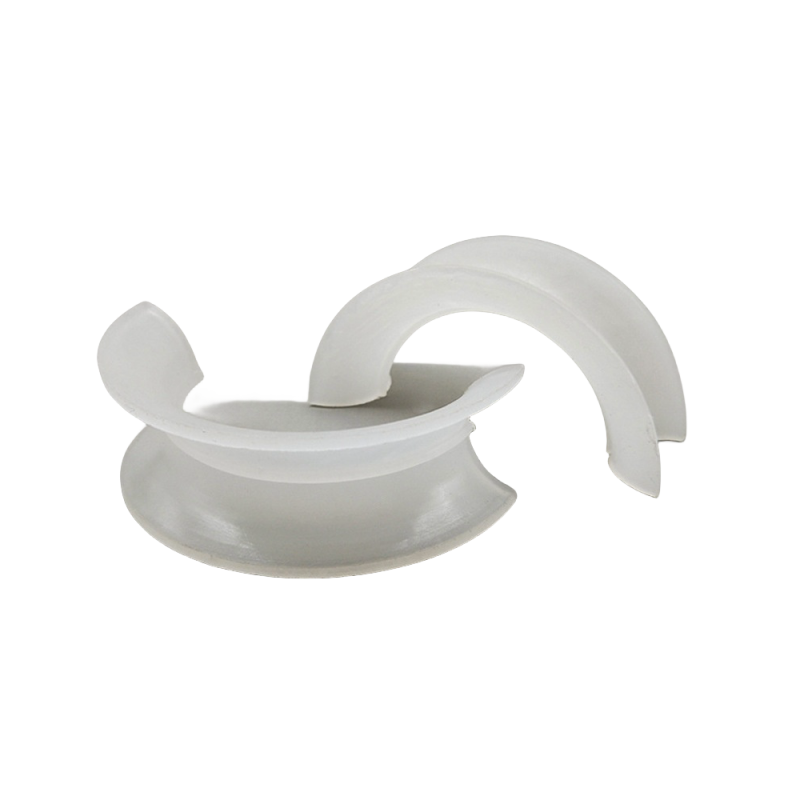

塑料矩鞍環是一種很常見的塑料散堆填料，廣泛應用于化工、環保等行業。它由兩個互相嵌套的矩形環組成，中間分割開來，形成四個矩形小口，在每個小口內側，都有兩個對稱的"矩鞍"形狀凸出，因此得名"矩鞍環填料"。塑料矩鞍環是對弧鞍形環的一種改進，其大的特點在于將弧形面改為矩形面，并且內外曲率半徑不同。這種設計不僅避免了弧鞍形環容易疊套的缺點，還使得床層孔隙率更加均勻，從而利于液體分布。
工作原理
塑料聚丙烯矩鞍環填料的平滑弧形側面在填料床層內，增加了填料間接觸的空隙，使之更有利于氣體和液體在填料層中的流動和擴散，表面具有一定的空隙，氣體可以在這里流通，內部的氣壓會因此降低，進一步提高了其性能。
特點與優勢
塑料矩鞍環填料具有良好的耐腐蝕性和耐熱性，廣泛應用于提取塔中。其形狀介于環形和鞍形之間，具有兩者的優點，有利于液體分布，增加氣體通道，且比鮑爾環阻力小、通量大、填料強度和剛度好，是目前廣泛使用的散裝填料。
矩鞍環采用連續擠出的工藝進行加工，與同種材質的拉西環填料相比，矩鞍環具有通量大、壓降低、效率高等優點。其床層具有較大的空隙率。矩鞍環的形狀介于環形與鞍形之間，兼有兩者之優點，這種結構有利于液體分布和增加民氣體通道。
應用范圍
塑料矩鞍環常被應用于石油、化工、氯堿、煤氣、環保等行業的填料塔里。它可以作為干燥塔、吸收塔、冷卻塔、洗滌塔、再生塔等的填充材料，且適用于脫硫、脫碳和硝酸、硝酸鹽生產的吸收操作以及熱交換器中。為工業生產提供傳質和傳熱效果。需要注意的是，塑料矩鞍環并不耐高溫。在工作溫度高于120度的填料塔中，需要選擇其他填料。
材質選擇
塑料矩鞍環可以由多種材料制成，如聚乙烯（PE）、聚丙烯（PP）、玻璃纖維增強聚丙烯（RPP）、聚氯乙烯（PVC）、氯化聚氯乙烯（CPVC）和聚偏氟乙烯（PVDF）等。這些材料使得塑料矩鞍環能夠適應不同的工作環境和介質，具有廣泛的適用性。
常用規格表
規格 mm | 堆積個數 N/m3 | 堆積密度kg/m3 | 比表面積m2/m3 | 空隙率 % | 干填料因子 |
25×12.5×1.2 | 97680 | 102 | 288 | 84.7 | 473 |
38×19×1.2 | 25200 | 63 | 265 | 95 | 405 |
50×25×1.5 | 9400 | 75.2 | 250 | 96 | 332 |
76×38×2.6 | 3700 | 59.2 | 200 | 97 | 289 |
（聚丙烯材質為例）
